中智伺服系統在數控磨齒機上的應用

來源:  發布時間:2019-10-15 16:10:47  瀏覽次數:

中智電氣公司是一家以伺服電機、伺服驅動為主的生產研發企業。以下是中智伺服在數控磨齒機上的應用案例:

首先,傳統意義上的磨齒機是利用砂輪作為磨具加工圓柱齒輪或某些齒輪(斜齒輪,錐齒輪等)加工刀具齒面的齒輪加工機床。主要用于消除熱處理后的變形和提高齒輪精度。 其主要傳動方式是三相異步電機驅動或者使用變頻器驅動。

但是,提高磨齒機對刀精度和效率,對提高齒輪加工精度及加工效率有顯著意義。磨齒機自動對刀能實現在不停機的情況下調整對刀,且操作簡單,效率高,對刀精度高。自動精確對刀的主要思路為: 數控系統自動獲取工件兩側齒槽邊界并記錄其位置,然后計算得到精確的齒槽中點位置所在,也即進給加工起點所在,接著發出指令,由伺服系統確定砂輪位置所在。因此,如何快速、精確地獲取齒槽邊界位置是自動精確對刀技術的關鍵所在。故我公司成功在磨齒機上應用此高精度對刀,打磨,并能實現其功能,精度能達到1絲。

應用環境:

2套 MZ760-15APA-AF伺服驅動, 電機:130ZFMA1-0001C

1套 MZ760-07APA-AF 伺服驅動, 電機:86ZFMA1-0D75D

控制柜內部圖 .jpg

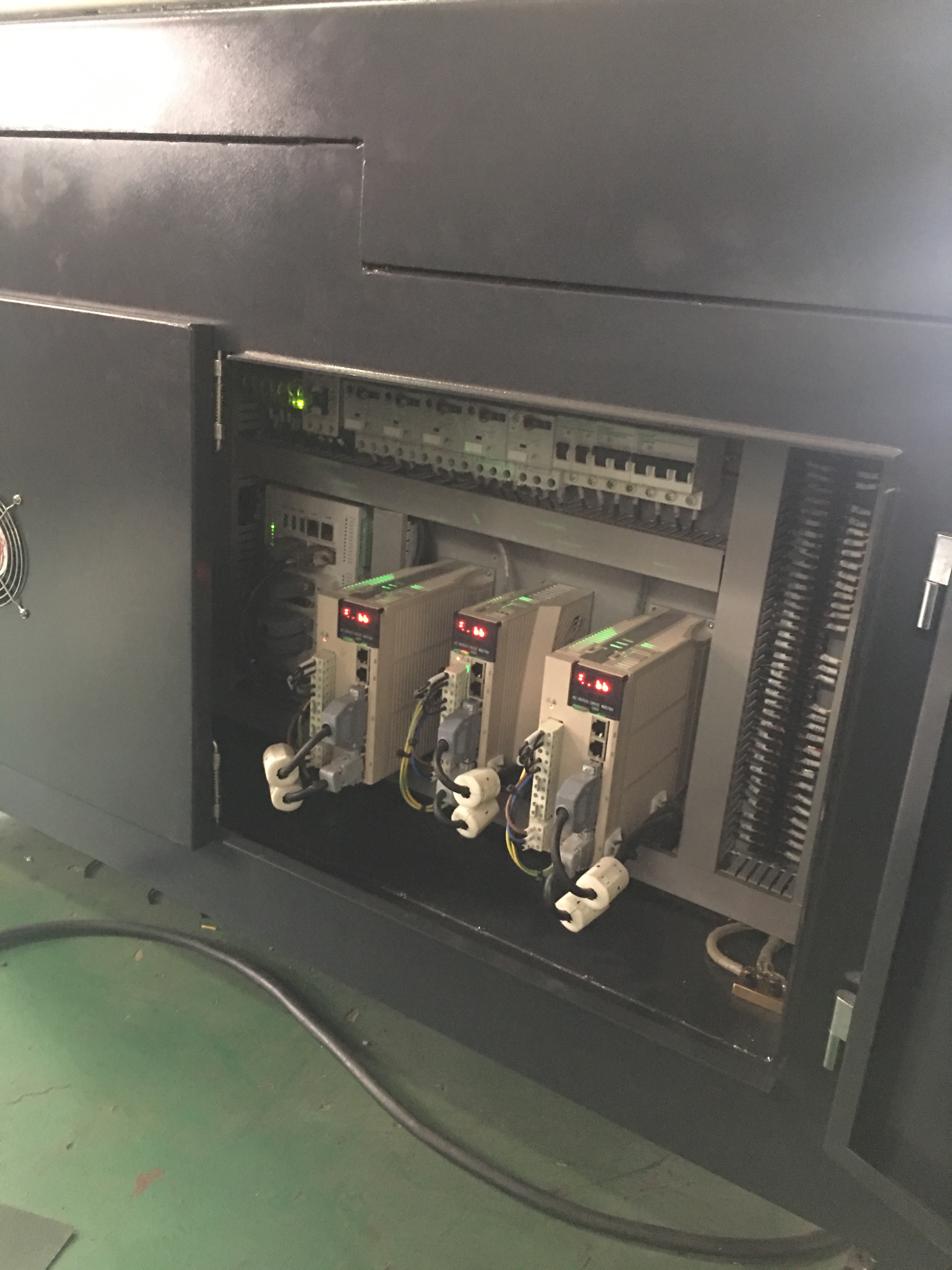

圖一控制柜內部圖

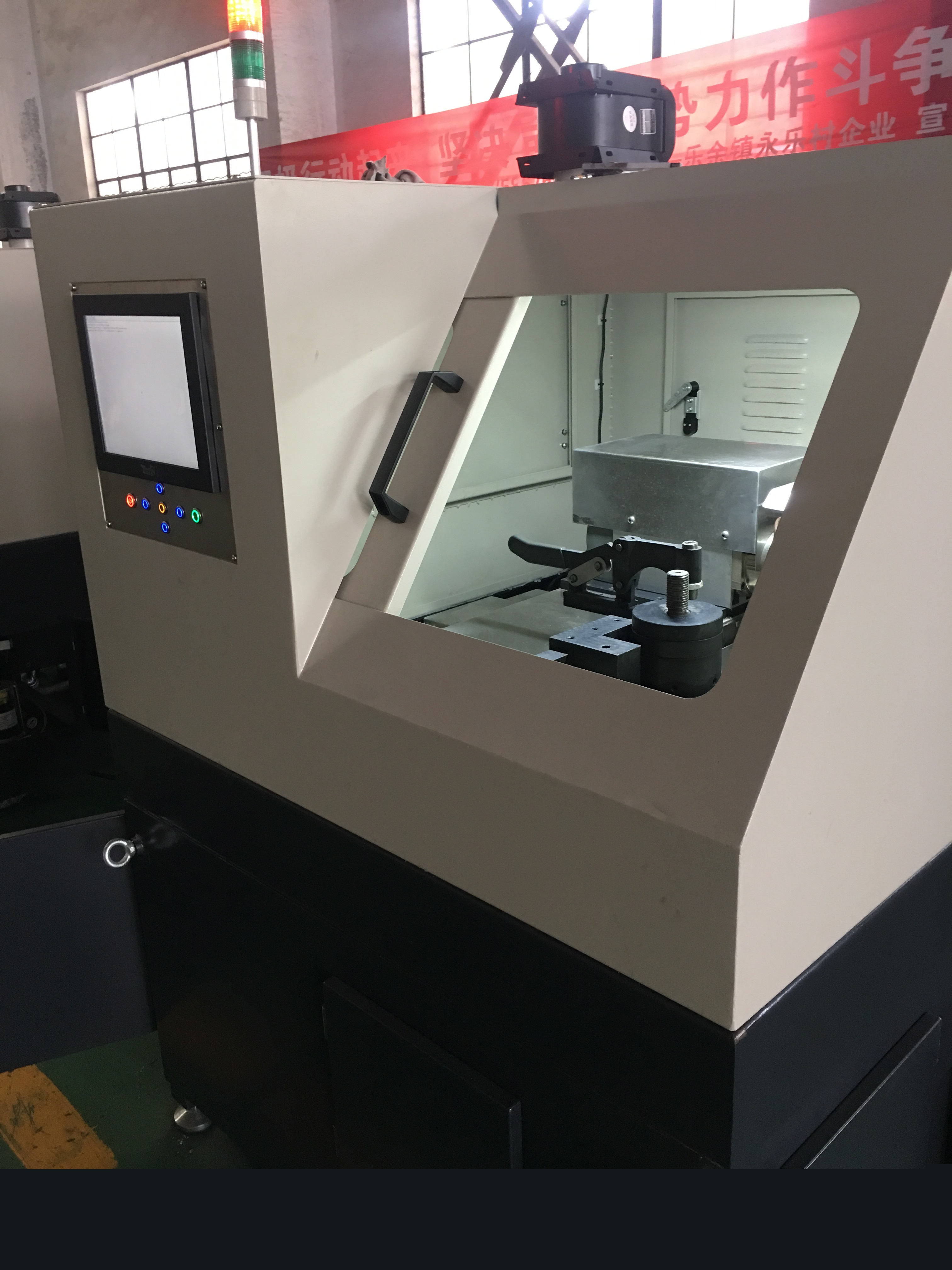

圖二整機圖
